ECR-200 remplacement de carte d’impression

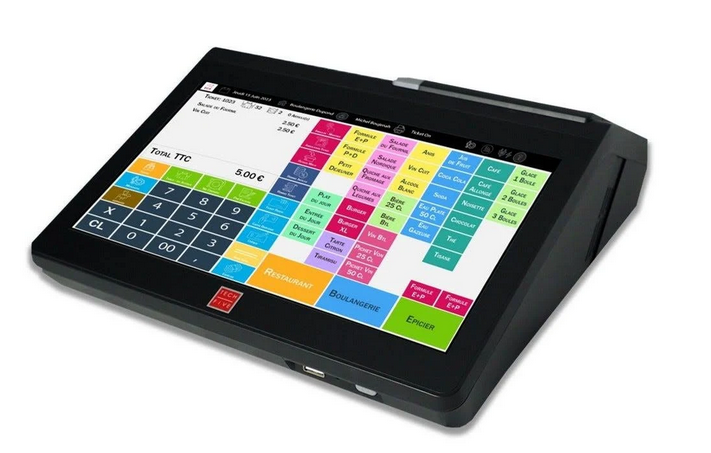

La procédure suivante sert à montrer comment faire le remplacement de la carte d'impression de la caisse enregistreuse ECR200.

Cette procédure est juste nécessaire si l'utilisateur s’aperçoit que la ECR200 ne fait plus de bip au démarrage et si le voyant vert de l'imprimante ne s'allume plus.

Niveau de difficulté: Facile

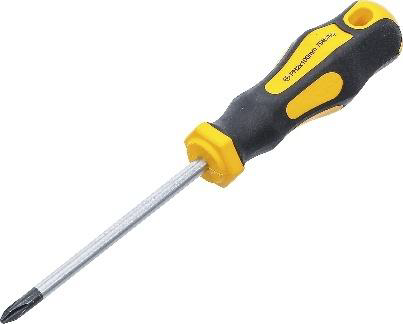

Outils nécessaires: 1 tournevis cruciforme

Composants à remplacer :

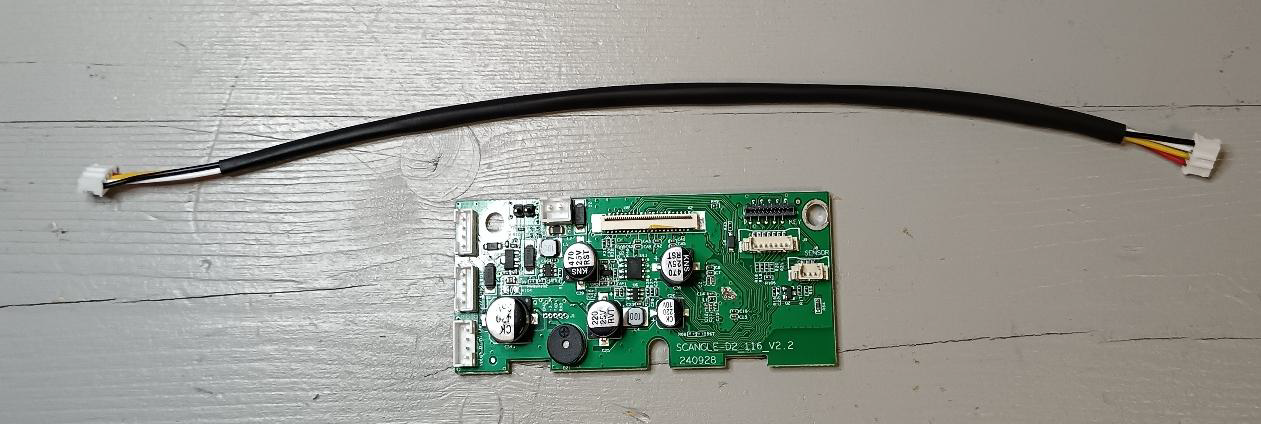

1 x Câble de connexion entre la carte d'impression et le connecteur tiroir présent sur la caisse (prise RJ11)
1 x Carte d'impression ECR200.

Retournez la ECR200 et enlevez les 4 pieds en caoutchouc (ils sont juste collés)

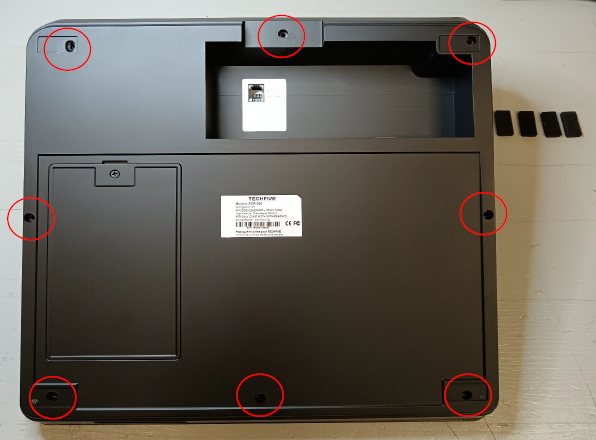

Avec le tournevis enlever les 8 vis afin de pouvoir enlever la base de votre ECR200 (voir photo)

Le but des deux prochaines étapes (Etape 1 et Etape 2), c'est de faire de la place pour pouvoir accéder à la carte d'impression.

Pour ces deux étapes suivantes, nous n'avons pas besoin de déconnecter aucun câble.

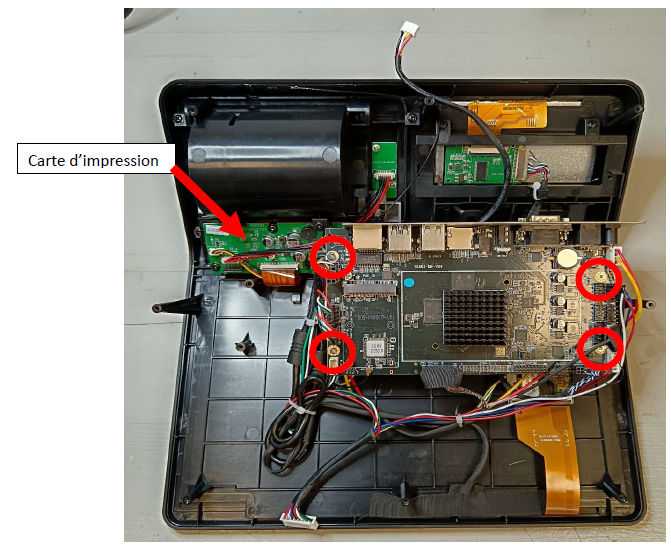

Etape 1, enlever les 4 vis qui fixent la carte mère au support métallique qui se situe en dessous. (Voir photo suivante), les 4 vis sont entourées en rouge.

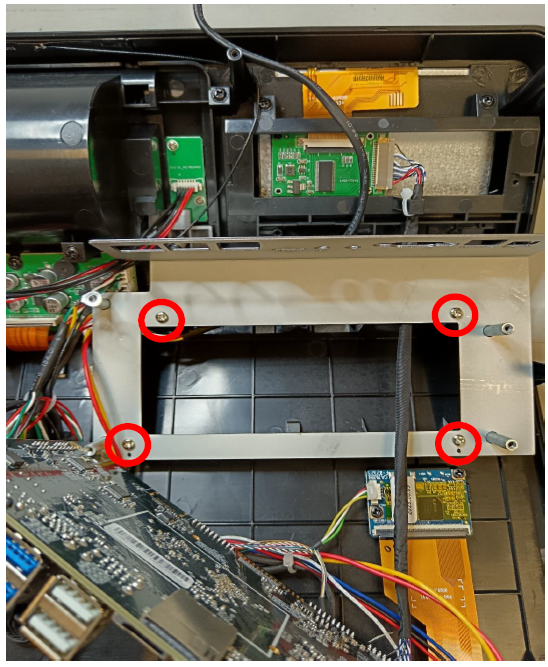

Etape 2, enlever les 4 vis qui fixent le support métallique situé en dessous de la carte mère. (Voir photo suivante), les 4 vis sont entourées en rouge.

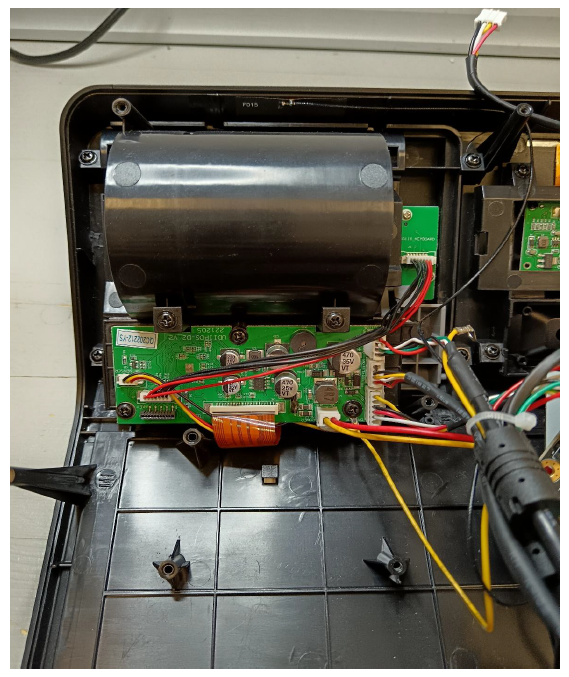

Maintenant, nous nous retrouvons avec assez de place pour remplacer la carte d'impression.

Son remplacement est fait aussi en deux étapes, la première pour les connexions et la deuxième pour enlever les 3 vis qui fixent la carte.

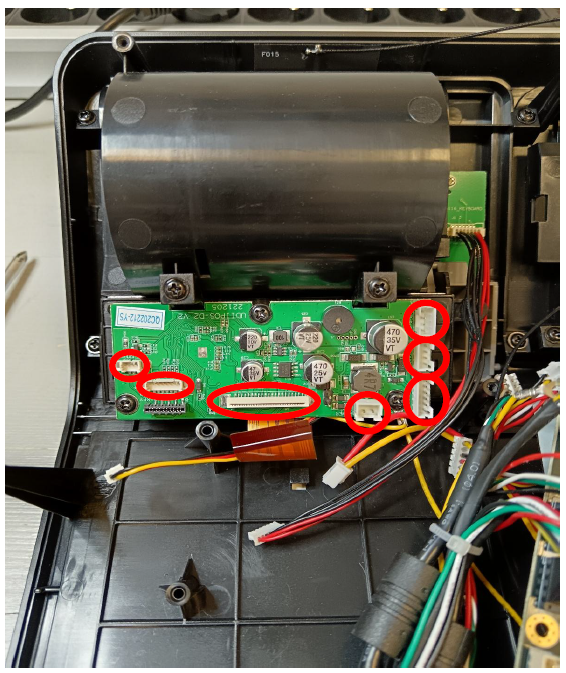

Étape 1, déconnecter tous les câbles reliés à la carte d'impression.

Il y a 6 câbles et une nappe.

Il suffit de tirer légèrement sur les câbles, si besoin, enlever avant la colle de fixation.

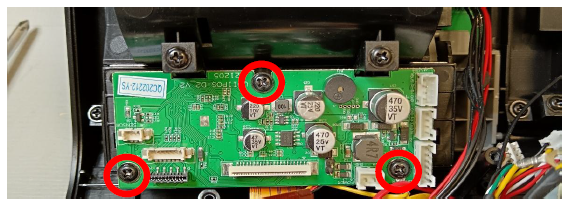

Étape 2, enlever les 3 vis de fixation.

Vous pouvez maintenant remplacer la carte d'impression HS par la nouvelle.

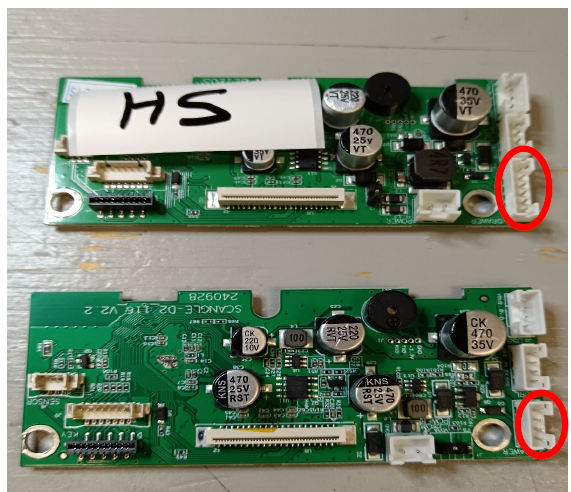

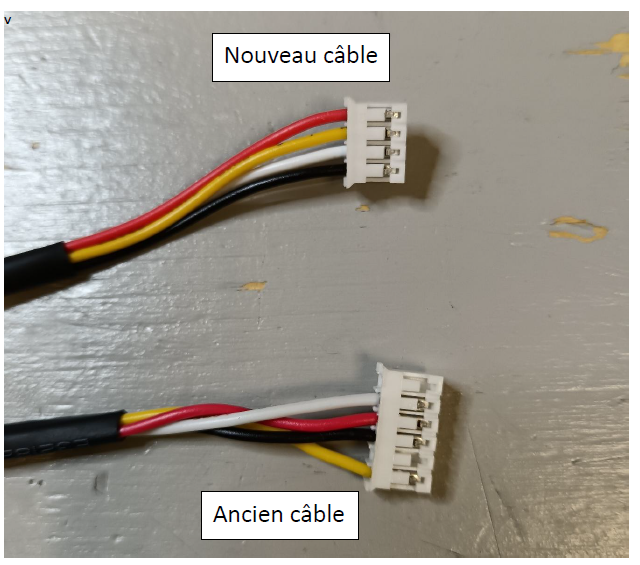

Il est à noter que le dernier connecteur a changé de dimension, c'est pourquoi il faudra remplacer le câble. (ce câble vous est fourni avec la nouvelle carte)
