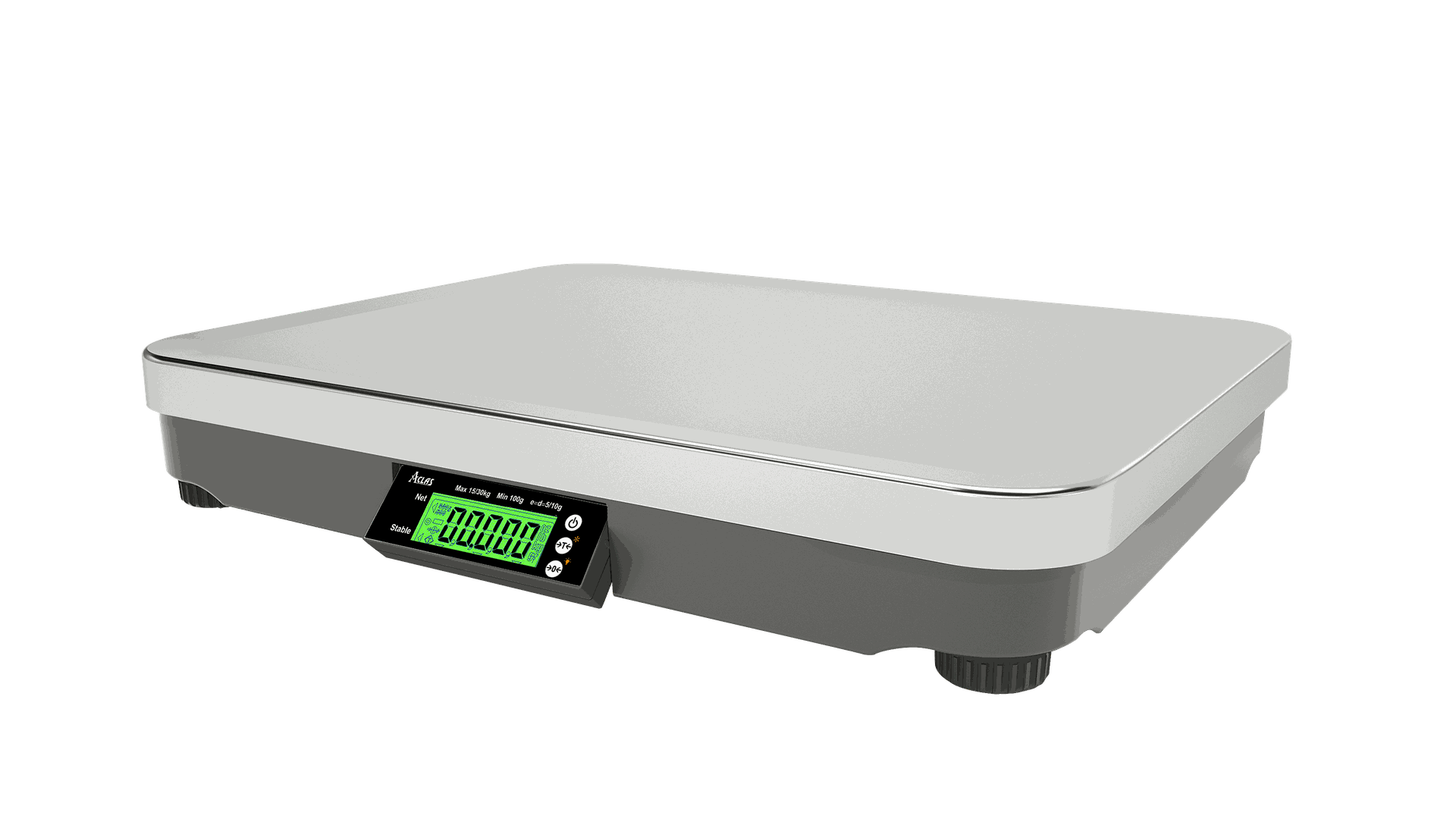

Manuel d'utilisation - Balance OS6

1. Résumé

Conception brevetée de plateau anti-insectes pour éviter les dysfonctionnements causés par les insectes.
Conception ultra-basse consommation, connexion série RS232 pour connecter une caisse enregistreuse Android TechFive et fonctionne sans alimentation externe.
La balance peut être utilisée seule ou connectée à un système de caisse.
Un afficheur client autonome peut être connecté.

2. Spécifications techniques

Nom	OS6
Afficheur client/opérateur	Écran LCD 5,8 pouces
Plage (kg)	6/15kg; 15/30kg
Valeur de division	2/5g; 5/10g
Capacité de pesage (min)	40g; 100g
Tare (Max.)	-5.998kg; -14.995kg
Nombre d’intervalles de pesée	n=3000
Classe de précision
Port	RS232
Alimentation	DC 5V⎓
Température de fonctionnement	0℃-40℃
Dimension	38429663mm

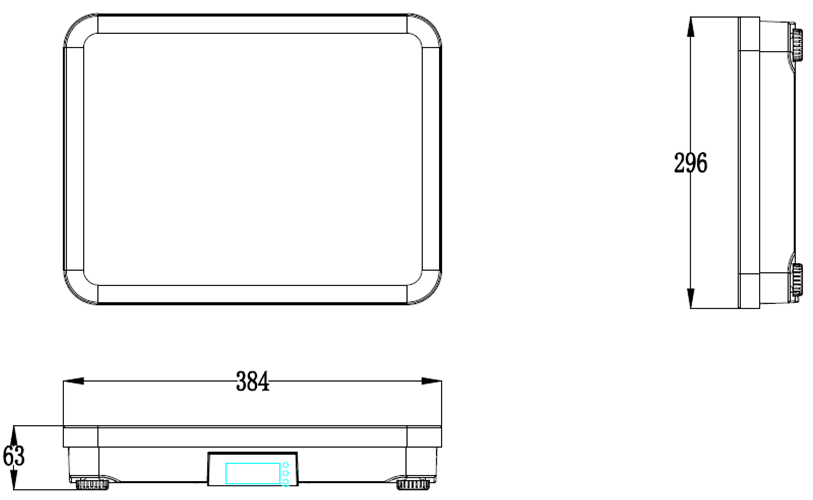

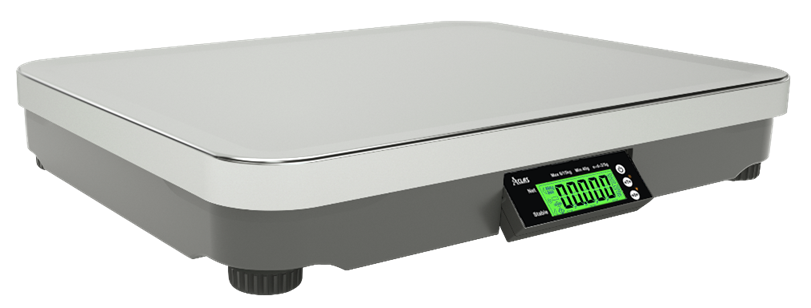

3. Apparence et Dimensions

(En : mm)

💡

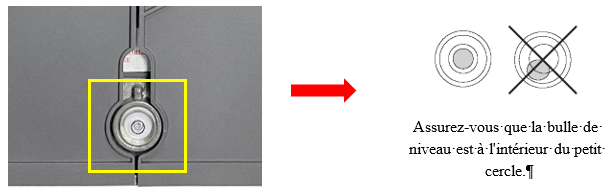

Avant utilisation, veuillez placer la balance sur un support horizontal, retirer le plateau, repérer le niveau à bulle représenté ci-dessous, ajustez les pieds de nivellement pour que la bulle de niveau se retrouve à l'intérieur du petit cercle, de manière à ce que la balance soit de niveau.

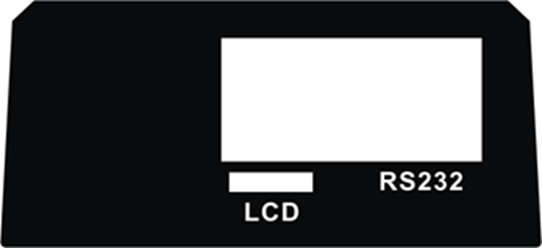

4. Interface

Écran LCD : Utilisé pour connecter l'écran LCD de base.

RS232 : Interface RS232, utilisée pour la connexion à un PC ou un système d’encaissement.

5. Connexions d'alimentation

Il existe 3 méthodes pour l'OS6 pour obtenir une alimentation électrique et une communication.

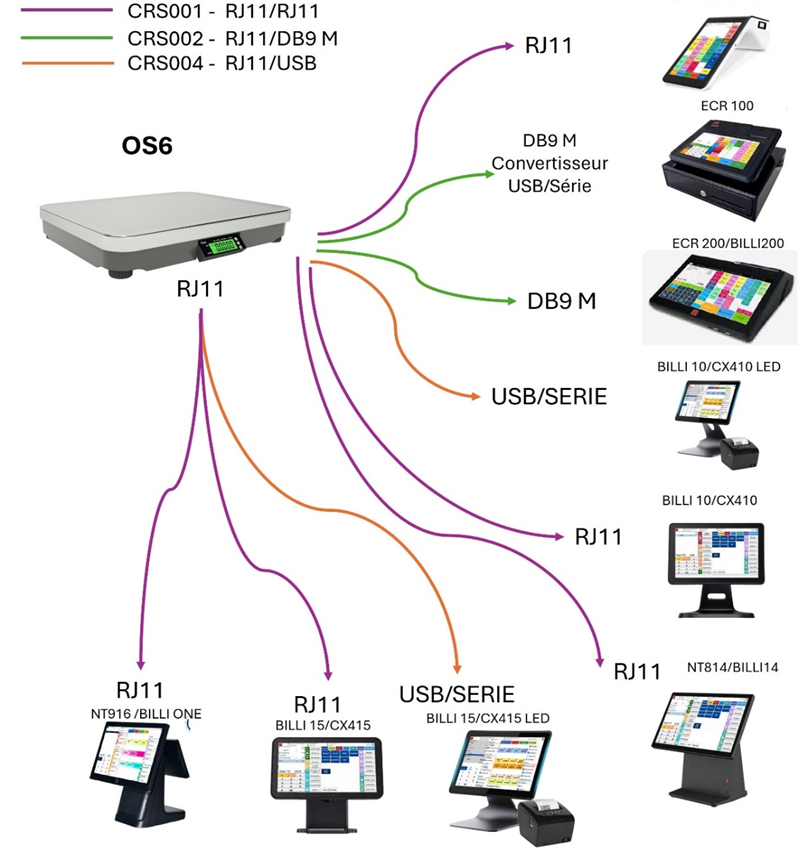

Méthode 1 : Utilisez le câble de communication fourni pour connecter la balance comme sur l'image ci-dessous.

💡

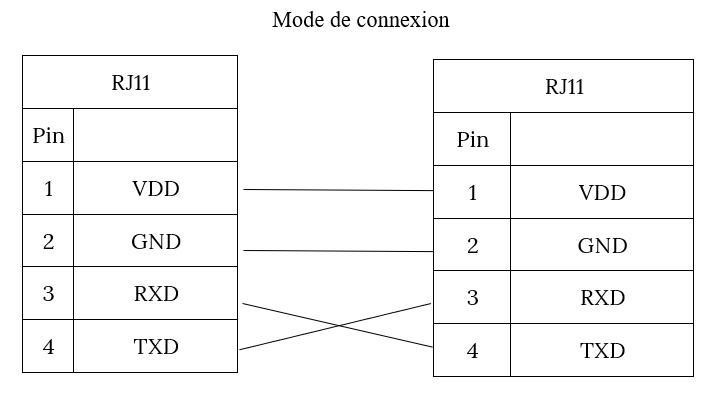

Le client peut définir lui-même la longueur du câble de communication. Si le câble est trop long, le client peut couper une extrémité du connecteur court et suivre le mode de connexion ci-dessous pour en fabriquer un nouveau.

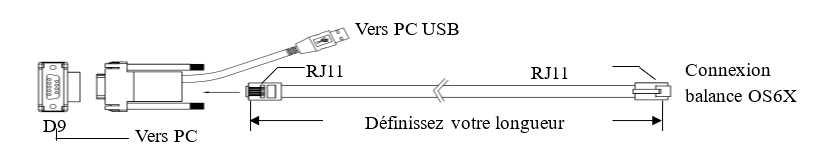

Méthode 2 : Si le périphérique externe ou le PC est équipé d'une interface DB9, le client peut utiliser un câble de communication DB9-RJ11/4P avec interface USB pour connecter.

Méthode 3 : Si vous avez acheté un câble USB, vous pouvez suivre le schéma ci-dessous pour connecter l'OS6 et d'autres terminaux avec un port USB.

💡

Pour régler la communication entre l'OS6X et le périphérique externe équipé d'une interface USB, les utilisateurs doivent d'abord installer le pilote de port série virtuel USB.

Veuillez le télécharger depuis http://download.aclas.com/en/index1.html.

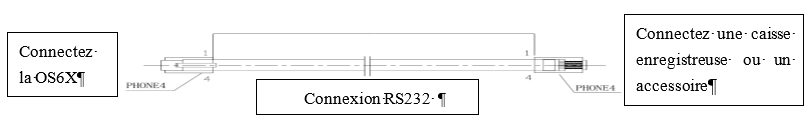

Câble balance 0S6

La balance Techfive OS6 est équipé d’un port sérié au format RJ11

6. Explication des touches

Touche	Fonction

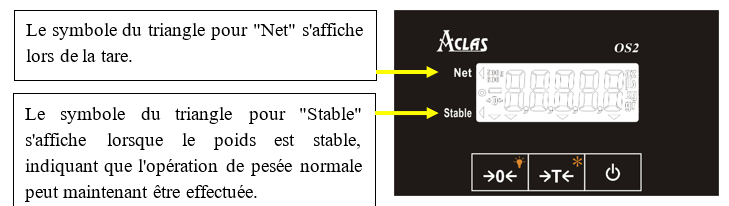

	1. Touche zéro : Lorsqu'il y a des impuretés ou d'autres influences externes sur le plateau de pesée, l'affichage du poids de la balance vide peut ne plus être de 0.000kg. Dans ce cas, appuyez sur la touche zéro pour réinitialiser la balance à zéro. La plage de remise à zéro manuelle ne doit pas dépasser ±2% de la capacité maximale. 2. Maintenez cette touche enfoncée pendant 1,5 seconde pour allumer ou éteindre le rétroéclairage. 💡 L'opération de mise à zéro peut être effectuée lorsque la balance est stable. La mise à zéro supprime toutes les opérations de tare précédentes.
	Touche tare : Si des marchandises sont placées dans un contenant, la fonction de tare garantit que seules les marchandises placées dans le contenant sont pesées et échangées. 1. Placez le conteneur vide sur la balance → appuyez sur la touche tare → le poids affiche 0.000kg et l'indicateur de poids net s'allume → mettez les marchandises dans le contenant pour peser et échanger 2. Pour annuler le poids de tare → retirez le contenant vide de la balance → le poids affiche une valeur négative → appuyez sur la touche tare → le poids affiche 0.000kg et l'indicateur de poids net disparaît
	Fonction d'allumage/extinction. Appuyez sur cette touche pendant 1,5s pour allumer/éteindre. 💡 Assurez-vous de placer le plateau de pesée et assurez-vous que le plateau est vide pendant le processus de démarrage.
